产品简介

2BE系列水环真空泵

用途及使用范围:

2BE系列水环真空泵及压缩机，是我公司在多年科研成果和生产经验的基础上，结合国际同类产品先进技术，研制开发的高效节能产品，通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变结构材料，亦可用于抽吸腐蚀气体或以腐蚀液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、建材、电器、洗煤、选矿、化肥等行业。在煤炭行业尤其可抽放高度易燃易爆气体，如瓦斯、甲烷，可设计安装地面瓦斯抽放站，可配套移动瓦斯抽放系统。

结构及特点：

2BE系列水环真空泵及压缩机采用单级单作用的结构形式，具有结构简单、维修方便、运行可靠、高效节能的优点，并能适应排水量大，载荷冲击波等恶劣工况。我们对关键部件，如分配板，叶轮和泵轴进、行了系统优化设计，简化了结构，提高了性能，实现节能。采用焊接叶轮，叶片一次冲压、成型型线合理：轮毂全部加工，从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合，性能可靠，运转平稳。叶轮焊接后，整体进行良好的热处理，叶片具有良好的韧性，使叶片的抗冲击，抗折弯能力得以根本保证，能适应载荷冲击波的恶劣工况。

2BEA系列水环式真空泵及压缩机性能参数表

型号	极限真空度	**抽气速率　 m3/h	转速（传动方式） r/min	电机功率 kW	配用电机 380V	工作液流量 m3/h	泵重 (整机） kg
2BEA 102	33mbar (-0.098MPa)	210 235 270 290	1450（直联） 1300（皮带） 1625（皮带） 1750（皮带）	5.0 5.8 6.8 8.0	Y132M-4 Y132M-4 Y132M-4 Y160M-4		300 320 320 350
2BEA 103	33mbar (-0.098MPa)	300 340 385 412	1450（直联） 1300（皮带） 1625（皮带） 1750（皮带）	7.0 8.2 9.9 11.1	Y160M-4 Y160M-4 Y160L-4 Y160L-4		350 370 390 390
2BEA 153	33mbar (-0.098MPa)	600 445 540 660 700	1450（直联） 1100（皮带） 1300（皮带） 1625（皮带） 1750（皮带）	18.5 15 18.5 22 30	Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4		533 480 533 551 601
2BEA 202	33mbar (-0.098MPa)	760 590 670 850 890 950	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	22 18.5 18.5 30 30 37	Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4	0.7-2.1 0.57-1.7 0.63-1.9 0.77-2.3 0.83-2.5 0.9-2.7	875 850 850 940 945 995
2BEA 203	33mbar (-0.098MPa)	1120 880 1000 1270 1320 1400	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	37 30 30 45 45 55	Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4	0.87-2.6 0.7-2.1 0.77-2.3 0.97-2.9 1.03-3.1 1.1-3.4	1065 995 995 1080 1085 1170
2BEA 252	33mbar (-0.098MPa)	1700 1200 1500 1850 2000 2100	740（直联） 558（皮带） 660（皮带） 832（皮带） 885（皮带） 938（皮带）	45 30 37 55 75 75	Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4	1.47-4.4 1.1-3.3 1.3-3.9 1.63-4.9 1.73-5.2 1.8-5.5	1693 1460 1515 1645 1805 1805
2BEA 253	33mbar (-0.098MPa)	2450 1750 2140 2560 2700 2870 3020	740（直联） 560（皮带） 660（皮带） 792（皮带） 833（皮带） 885（皮带） 938（皮带）	75 45 55 75 90 90 110	Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4	1.73-5.2 1.3-3.9 1.53-4.6 1.62-5.0 1.93-5.8 2.06-6.2 2.2-6.5	2215 1695 1785 1945 2055 2060 2295
2BEA 303	33mbar (-0.098MPa)	4000 3200 2500 2800 3100 3580 4000	740（直联） 590（直联） 466（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	110 75 55 75 75 90 132	Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4	3.4-10.1 2.6-7.6 2.1-6.1 2.2-6.4 2.3-6.8 2.9-8.5 3.2-9.5	3200 3200 2645 2805 2810 2925 3290
2BEA 353	33mbar (-0.098MPa)	5300 3580 3700 4100 4620 5200 5850	590（直联） 390（皮带） 415（皮带） 464（皮带） 520（皮带） 585（皮带） 660（皮带）	160 75 90 110 132 160 185	Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L2-4	4.3-12.5 2.7-7.9 3-8.9 3.4-10 3.6-10.6 3.8-11.2 4.8-14	4750 3560 3665 3905 4040 4100 4240
2BEA 355	160mbar (-0.085MPa)	6200 4180 4600 4850 5450 5800 6100 6350	590（直联） 390（皮带） 435（皮带） 464（皮带） 520（皮带） 555（皮带） 585（皮带） 620（皮带）	160 90 110 110 132 132 160 185	Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4		5000 3920 4150 4160 4290 4300 4350 4450
2BEA 403	33mbar (-0.098MPa)	5160 5700 6470 7380 8100 8600	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带） 565（皮带）	132 132 160 200 250 280	Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 Y355M2-4 Y355L1-4		5860 5870 5950 6190 6630 6800

2BEC系列水环式真空泵及压缩机性能参数表

型号	极限真空度（**压力） mbar	**抽气速率　 m3/h	转速（传动方式） r/min	电机功率 kW	配用电机 380V	工作液流量	泵头重量 kg
2BEC 400	160	4850 5650 6250 6900 7470 8000 8600	340(皮带/减速机）390(皮带/减速机） 440(皮带/减速机）490(皮带/减速机） 530(皮带/减速机）570(皮带/减速机） 610(皮带/减速机）	110 110 132 160 185 200 220	Y315S-4 Y315S-4 Y315M1-4 Y315M2-4 Y315L-4 Y315L-4 YKK3553-4	4.2-9.4	3275
2BEC 420	160	6650 7650 8550 9400 10150 11600	340(皮带/减速机）390(皮带/减速机） 440(皮带/减速机）490(皮带/减速机） 530(皮带/减速机）610(皮带/减速机）	132 160 185 200 220 315	Y315M1-4 Y315M2-4 Y315L-4 Y355M2-4 YKK3554-4 YKK4003-4	5.8-12.8	3720
2BEC 500	160	8700 10150 11400 12700 13800 15500	260(皮带/减速机）300(皮带/减速机） 340(皮带/减速机）380(皮带/减速机） 420(皮带/减速机）470(皮带/减速机）	160 200 250 280 315 400	Y355M2-6 Y355M3-6 YKK4004-6 YKK4002-4 YKK4005-4 YKK4005-4	7.8-17.4	6110
2BEC 520	160	10700 12300 14000 15400 16800 18700	260(皮带/减速机） 300(皮带/减速机） 340(皮带/减速机） 380(皮带/减速机） 420(皮带/减速机） 470(皮带/减速机）	200 250 280 315 400 500	YKK4003-6 YKK4004-6 YKK4005-6 YKK4005-4 YKK4005-4 YKK4502-4	7.8-17.4	6740
2BEC 600	160	12700 14400 16000 17500 19000 21600	230（减速机) 260（减速机) 290（减速机) 320（减速机) 350（减速机) 400（减速机)	250 280 315 355 450 560			9100
2BEC 620	160	15600 17700 19500 21300 23200 26200	230（减速机) 260（减速机) 290（减速机) 320（减速机) 350（减速机) 400（减速机)	280 355 400 450 500 630			10700

注1：以上所选电机功率可在大多工况下工作。如排气口压力较高(0.02~0.05MPa)，则应相应加大电机功率;如2BEA真空泵正常工作时轴功率较小，也可选用接近轴功率的电机功率，如此更为节能。

注2：水环真空泵的水温对其性能影响较大，而水环真空泵的性能曲线均为在15℃的水温条件下测得，因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照下表：

水温对水环真空泵性能的影响
水温 ℃	吸入压力 mmHg
水温 ℃	25	30	35	40	50	60	80	100	120	150	200	250	300	400	500	600	760
16	0.946	0.962	0.97	0.976	0.982	0.986	0.99	0.992	0.994	0.995	0.996	0.997	0.998	0.998	0.999	0.999	0.999
18	0.795	0.855	0.888	0.908	0.933	0.947	0.963	0.971	0.977	0.982	0.987	0.989	0.991	0.994	0.995	0.996	0.997
20	0.627	0.735	0.795	0.833	0.878	0.904	0.932	0.948	0.958	0.967	0.976	0.981	0.984	0.988	0.991	0.992	0.994
22	0.439	0.602	0.692	0.748	0.816	0.855	0.898	0.922	0.936	0.95	0.963	0.971	0.976	0.982	0.986	0.988	0.991
24	0.23	0.454	0.577	0.655	0.747	0.801	0.86	0.892	0.912	0.932	0.95	0.96	0.967	0.976	0.981	0.984	0.987
26	0	0.289	0.449	0.55	0.671	0.741	0.818	0.86	0.886	0.911	0.935	0.948	0.957	0.968	0.975	0.979	0.984
28	－	0.106	0.308	0.435	0.587	0.674	0.771	0.824	0.857	0.888	0.918	0.935	0.946	0.96	0.968	0.974	0.979
30	－	－	0.151	0.307	0.493	0.601	0.719	0.784	0.824	0.863	0.899	0.921	0.934	0.951	0.961	0.968	0.975
32	－	－	－	0.166	0.39	0.519	0.662	0.74	0.788	0.835	0.879	0.904	0.921	0.941	0.953	0.961	0.97
34	－	－	－	0.01	0.276	0.429	0.599	0.691	0.749	0.804	0.856	0.886	0.906	0.93	0.945	0.954	0.964
36	－	－	－	－	0.15	0.33	0.53	0.637	0.705	0.77	0.831	0.867	0.89	0.918	0.935	0.946	0.958
38	－	－	－	－	0.012	0.221	0.453	0.579	0.657	0.732	0.804	0.845	0.872	0.905	0.925	0.937	0.951
40	－	－	－	－	－	0.102	0.369	0.514	0.605	0.691	0.774	0.821	0.852	0.891	0.913	0.928	0.943
42	－	－	－	－	－	－	0.277	0.443	0.547	0.646	0.74	0.795	0.831	0.875	0.9	0.917	0.935
45	－	－	－	－	－	－	0.122	0.324	0.45	0.57	0.685	0.751	0.795	0.848	0.879	0.9	0.921
50	－	－	－	－	－	－	－	0.086	0.257	0.419	0.574	0.664	0.723	0.794	0.836	0.864	0.893

外形尺寸图：

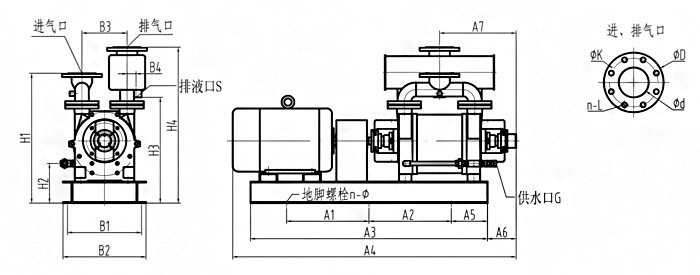

a) 2BEA102-253系列直联式水环真空泵外形尺寸图

型号	A1	A2	A3	A4	A5	A6	A7	B1	B2	B3	B4	H1	H2
2BEA102	654	0	1054	1303	200	135	337	280	325	210	40	610	183
2BEA103	800	0	1200	1458	200	135	372	280	325	210	40	610	183
2BEA153	913	0	1313	1570	200	159	425	410	460	250	50	720	220
2BEA202	1020	0	1421	1804	200	200	463	600	660	310	50	1015	302
2BEA203	1088	0	1653	2052	280	200	523	600	660	310	50	1015	302
2BEA252	1372	0	1772	2277	200	295	592	700	750	430	80	1210	312
2BEA253	1700	0	2100	2702	200	250	667	700	750	430	80	1210	312

型号	H3	H4	ΦD	Φd	ΦK	n-L	ΦD1	Φd1	ΦK1	n-L1	S	G	n-Φ
2BEA102	519	790	185	65	145	4-Φ18	0	0	0	0	2"	3/4"	4-M16
2BEA103	519	790	185	65	145	4-Φ18	0	0	0	0	2"	3/4"	4-M16
2BEA153	587	865	220	100	180	8-Φ18	0	0	0	0	2"	3/4"	4-M16
2BEA202	802	1160	250	125	210	8-Φ18	0	0	0	0	3"	1"	4-M24
2BEA203	802	1160	250	125	210	8-Φ18	0	0	0	0	3"	1"	4-M24
2BEA252	974	1425	285	150	240	8-Φ22	0	0	0	0	3"	1 1/4"	4-M18
2BEA253	974	1425	285	150	240	8-Φ22	0	0	0	0	3"	1 1/4"	4-M27

b) 2BEA303-353系列直联式水环真空泵外形尺寸图

型号	A1	A2	A3	A4	A5	A6	A7	B1	B2	B3	B4	H1	H2
2BEA303	1050	1050	2380	2918	140	183	708	870	930	460	205	1383	337
2BEA353	1185	1185	2670	3322	150	207	792	990	1060	570	246	1648	445

型号	H3	H4	ΦD	Φd	ΦK	n-L	ΦD1	Φd1	ΦK1	n-L1	S	G	n-Φ
2BEA303	1024	1558	340	200	295	8-Φ22	220	100	180	8-Φ18	0	1 1/4"	6-M24
2BEA353	1214	1856	395	250	350	12-Φ22	250	125	210	8-Φ18	0	1 1/4"	6-M24

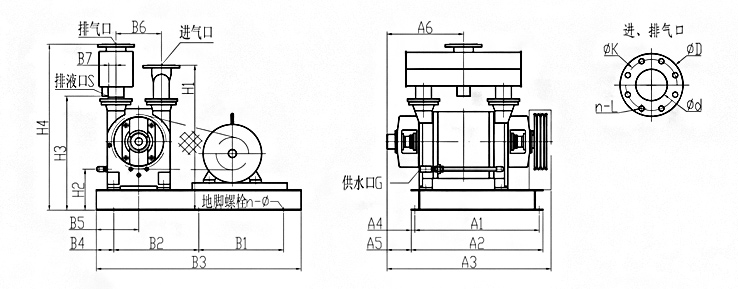

c) 2BEA202-253系列皮带传动式水环真空泵外形尺寸图

型号	A1	A2	A3	A4	A5	A6	B1	B2	B3	B4	B5	B6	B7	H1
2BEA202	730	780	1002	25	165	463	580	580	1400	120	290	310	50	995
2BEA203	850	900	1122	25	165	523	580	580	1400	120	290	310	50	995
2BEA252	950	1010	1227	30	217	592	750	750	1850	175	383	430	80	1234
2BEA253	1100	1160	1435	30	217	667	750	750	1845	170	383	430	80	1234

型号	H2	H3	H4	ΦD	Φd	ΦK	n-L	ΦD1	Φd1	ΦK1	n-L1	S	G	n-Φ
2BEA202	282	782	1138	250	125	210	8-Φ18	0	0	0	0	3"	1"	6-M24
2BEA203	282	782	1138	250	125	210	8-Φ18	0	0	0	0	3"	1"	6-M24
2BEA252	328	990	1439	285	150	240	8-Φ22	0	0	0	0	3"	1 1/4"	6-M24
2BEA253	328	990	1439	285	150	240	8-Φ22	0	0	0	0	3"	1 1/4"	6-M24

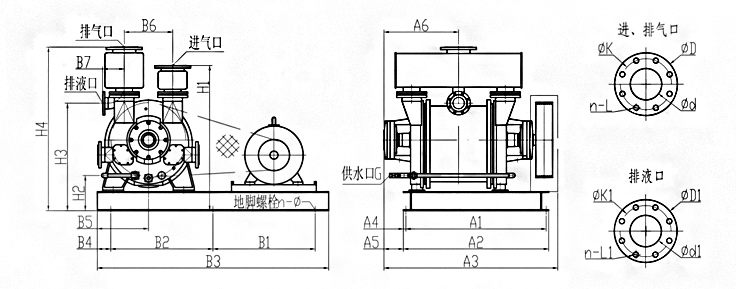

d) 2BEA303-2BEC520系列皮带传动式水环真空泵外形尺寸图

型号	A1	A2	A3	A4	A5	A6	B1	B2	B3	B4	B5	B6	B7	H1
2BEA303	1332	1378	1650	23	185	708	970	970	2195	128	485	460	205	1379
2BEA353	1452	1512	1825	30	207	792	1000	1000	2500	200	550	570	246	1614
2BEA355	1592	1652	1965	30	207	862	1000	1000	2500	200	550	570	246	1614
2BEA403	1825	1895	2092	35	197	903	1200	1200	2788	213	600	670	285	1970
2BEC400	1700	1770	2196	35	233	940	1200	1200	2760	180	568	600	318	1865
2BEC420	1989	2059	2485 索取资料咨询价格推荐产品供应产品产品分类 JZJQ系列干式气冷直排罗茨真空机组罗茨水环真空机组 BZ2BE系列水环式真空泵 2BV系列小型水环式真空泵 JZJ系列罗茨真空机组 2BE系列水环真空泵 LGB系列变螺距干式螺杆真空泵 ZJ系列罗茨真空泵 ZJQ系列气冷罗茨真空泵真空泵淄博华中真空设备有限公司官方展台由锂电中国设计制作，工商信息已核实。公司地址：山东省淄博市高新区民发路27号 zbhzzk.libattery.net 我要咨询我已留言！我要咨询关闭类型：* 采购咨询售后咨询姓名：* 电话：* 单位：* Email：留言内容：* 我对您的2BE系列水环真空泵产品感兴趣，请发具体的信息及报价，谢谢！让更多商家关注发送留言
